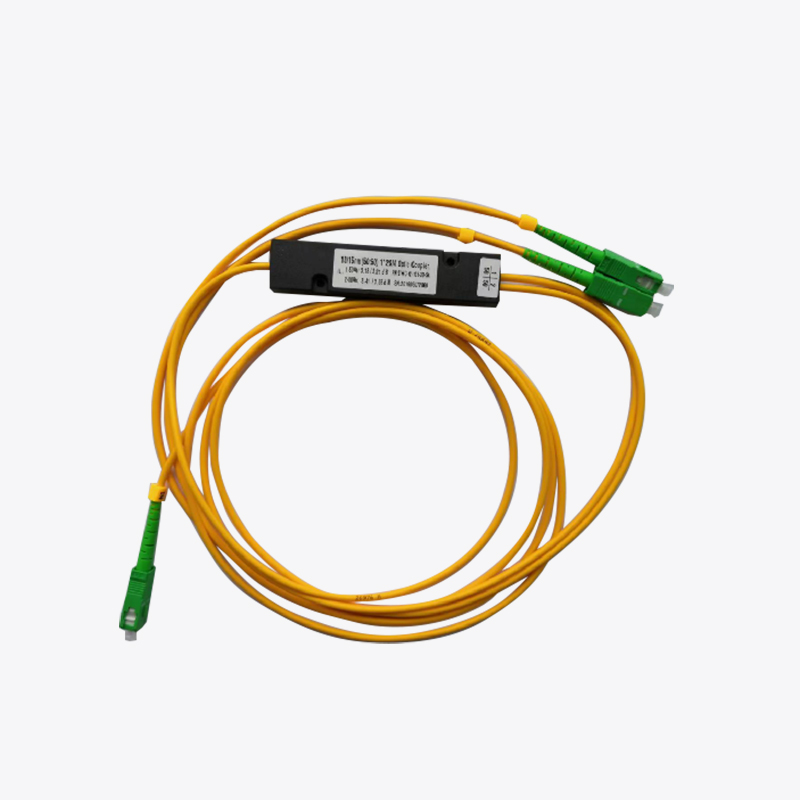

Splitter plc

Splitter PLC to rodzaj optycznego urządzenia do zarządzania energią, które jest wytwarzane za pomocą technologii falowodu krzemionkowego. Zapewniamy całą serię produktów rozdzielających 1xn i 2xn, które są dostosowane do określonych aplikacji.

Skontaktuj się z nami

Udział:

POPRZEDNI：Brak poprzedniego produktu Następny：Adapter optyczny

Specyfikacje

● Niska utrata wstawienia

● Niski PDL

● Kompaktowa konstrukcja

● Dobra jednolitość kanału do kanału

● Szeroka długość fali roboczej: od 1260 nm do 1650 nm

● Szeroka temperatura robocza: od -40oC do 85oC Wysoka niezawodność i stabilność

Typ rozdzielacza PLC

1. Klasyfikacja według kształtu

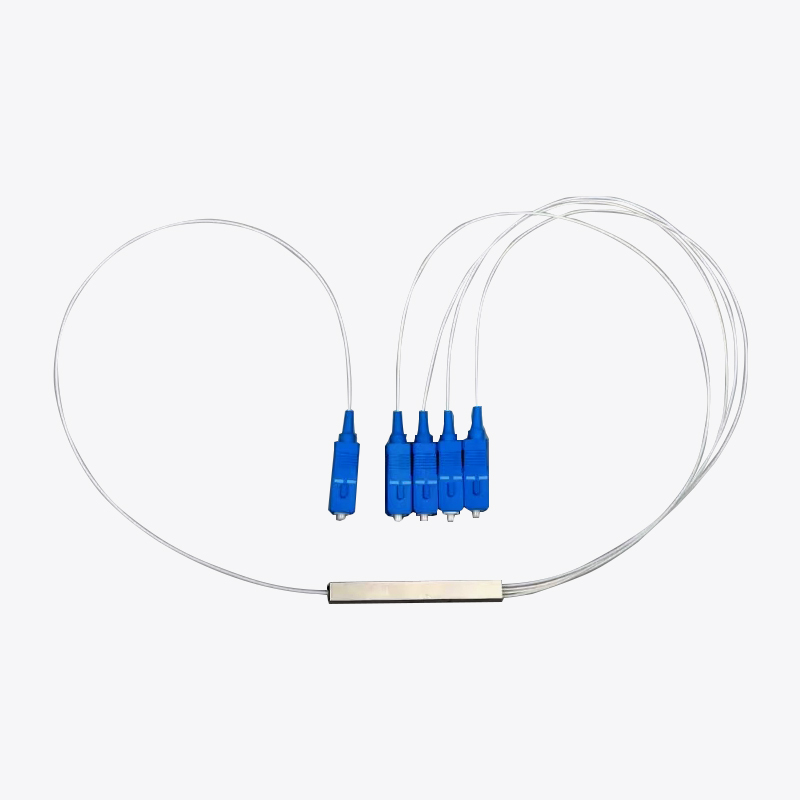

● Rozdzielacz Mini PLC

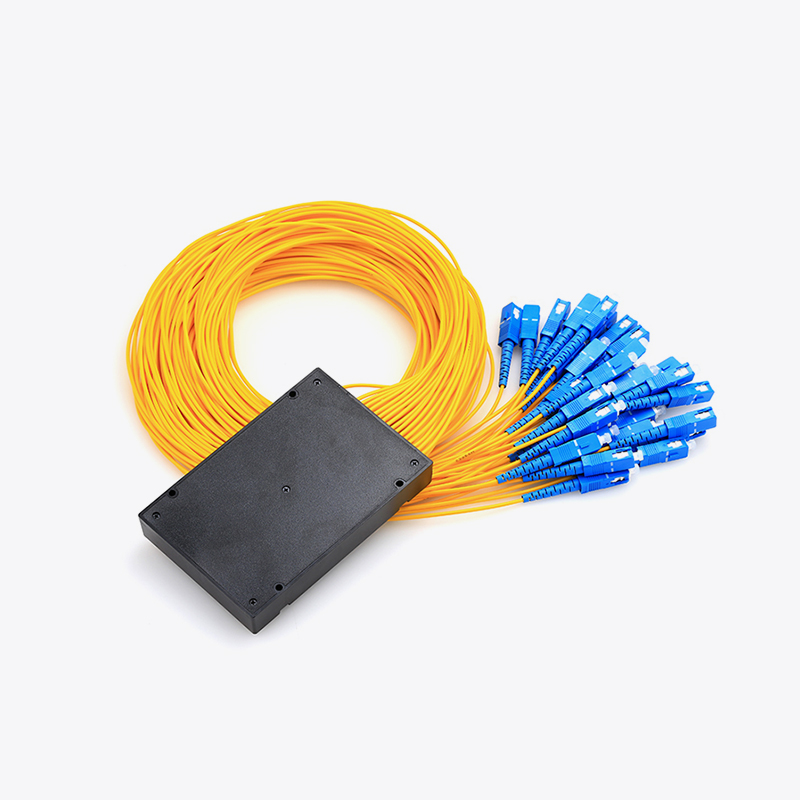

● Rozdzielacz Pudełko ABS PLC

2. Klasyfikacja według serii

1/2*2、1/2*4、1/2*8、1/2*16、1/2*32、1/2*64、1/2*126

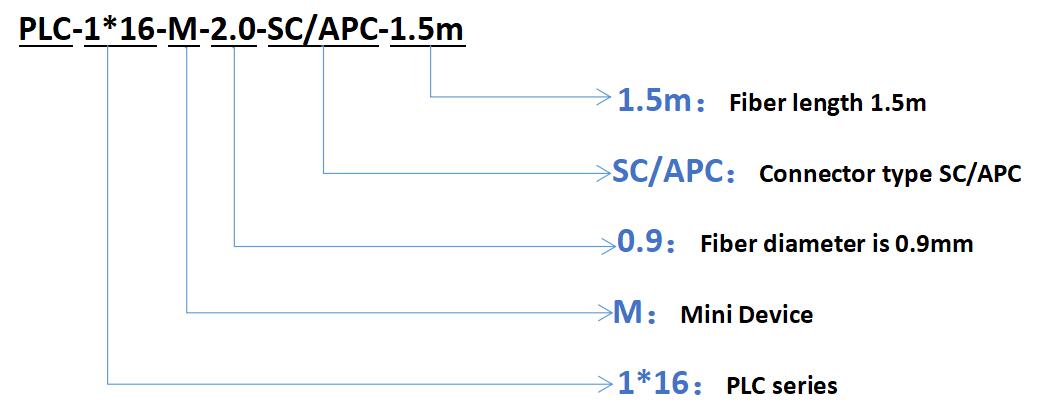

Struktura produktu

Długość światłowodu można dostosować zgodnie z rzeczywistym wymaganiem.

Typ złącza ： SC/APC 、 FC/APC 、 LC/APC 、 FC/UPC 、 LC/UPC 、 ST/UPC

Średnica światłowodowa ： 0,9 mm/2,0 mm/3,0 mm

Urządzenie PLC: Mini/ABS Box

Seria PLC ： 1/2*2/4/8/16/32/32/64/128

Specyfikacja mechaniczna:

1*N Splitters:

Parametr		Jednostka	Wartość
Typ produktu			1x2	1x4	1x8	1x16	1x32	1x64	1x128
Długość fali operacyjnej		nm	1260 ~ 1650
Utrata wstawiania	Typ.	db	3.6	7.0	10.2	13.5	16.6	20.1	24.5
Utrata wstawiania	Max.	db	4.1	7.5	10.5	13.8	17.1	20.8	25.5
Jednoliczalność (Max.)		db	0.5	0.8	0.8	1.4	1.5	2.0	2.6
PDL (Max.)		db	0.2	0.3	0.3	0.3	0.3	0.5	0.8
Strata powrotu		db	≥55 (złącza typu APC) / 50 (złącza typu UPC)
Kierunkowość		db	≥55
Operacja i storageTemperature		℃	-40 ～ 85

2*N Splitters:

Parametr		Jednostka	Wartość
Typ produktu			2x2	2x4	2x8	2x16	2x32	2x64	2x128
Długość fali operacyjnej		nm	1260 ~ 1650
Utrata wstawiania	Typ.	db	4.1	7.2	10.5	13.8	17.0	20.5	24.8
	Max.	db	4.5	7.6	11.0	14.8	17.9	21.5	25.8
Jednoliczalność (Max.)		db	0.8	1.0	1.2	1.5	1.8	2.5	3.0
PDL (Max.)		db	0.2	0.3	0.3	0.3	0.3	0.5	1.0
Strata powrotu		db	≥55 (złącza typu APC) / 50 (złącza typu UPC)
Kierunkowość		db	≥55
Operacja i storageTemperature		℃	-40 ～ 85

PLC Podział Wymagania materiałowe

1. Włókno optyczne

Projekt	Specyfikacje
Światłowód	G657a1
Ф (mm)	0,9/2,0/3.0
Kabel optyczny	White/HyTrel Żółty/PVC/Aramid Fibre

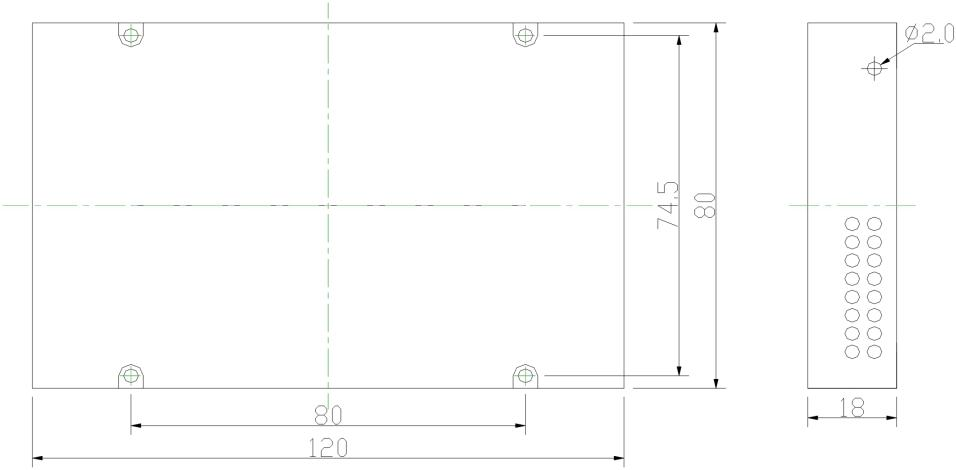

2. Rozmiar skrzynki ABS (jednostka: mm)

Typ produktu	Jednostka	Kabel optyczny	Rozmiar （długość, szerokość i wysokość）
1/2x2	mm	2.0/3.0	100x80x10
1/2x4	mm	2.0/3.0	100x80x10
1/2x8	mm	2.0/3.0	100x80x10
1/2x16	mm	2.0/3.0	120x80x18
1/2x32	mm	2.0/3.0	120x80x18
1/2x64	mm	2.0/3.0	120x80x18 lub 140x114x18
1/2x128	mm	2.0/3.0	140x114x18


100x80x10	120x80x18	140x114x18

Specyfikacje złącza

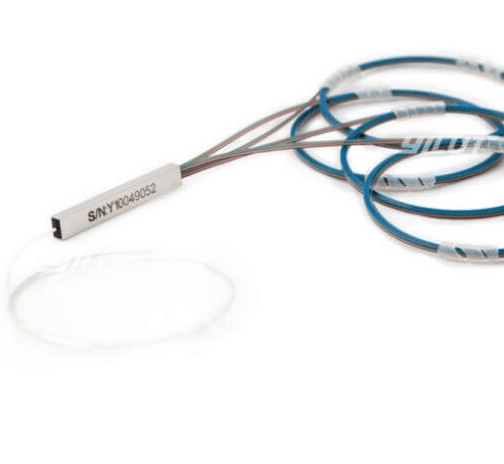

Min w pudełku	ABS Box

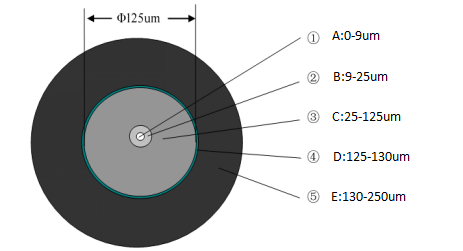

1. Specyfikacja twarzy

Zakres	Opis defektu	Standard
①a:	Zadrapania i nacięcia	NIE
	Bąbelki i plamy	NIE
	Ciało obce	NIE
②B:	Zadrapania i nacięcia	NIE
	Bąbelki i plamy	NIE
	Ciało obce	NIE
③c:	Zadrapania i nacięcia	≤2um i ≤1pcs
	Bąbelki i plamy	≤2um i ≤3pcs
	Ciało obce	NIE
④d:	Zadrapania i nacięcia	≤5um i ≤1pcs
	Bąbelki i plamy	≤5um i ≤2pcs
	Ciało obce	NIE
⑤e:	Zadrapania i nacięcia	≤5um i ≤3pcs
	Bąbelki i plamy	≤5um i ≤3pcs
	Ciało obce	Zezwalaj na nieznacznie zdejmowane

2. Twarz złącza 3D

Złącze (mm)		ROC (MM)	Przesunięcie wierzchołka (μM)	Wysokość włókien (NM)	Kąt APC (°)
2,5	UPC	10 ～ 25	≤50	-100 ～ 50	——
2,5	APC	5 ～ 15	≤50	-100 ～ 50	8 ± 0,5
15.25	UPC	7 ～ 25	≤50	-100 ～ 50	——
15.25	APC	5 ～ 12	≤50	-100 ～ 100	8 ± 0,5
1. W kolumnie wysokości błonnika oznacza znaczenie, - oznacza depresję. 2. ROC/wierzchołek przesunięcia/wysokość światłowodów procent UPC PASS ≥80%. APC procent przepustki ≥70%.
