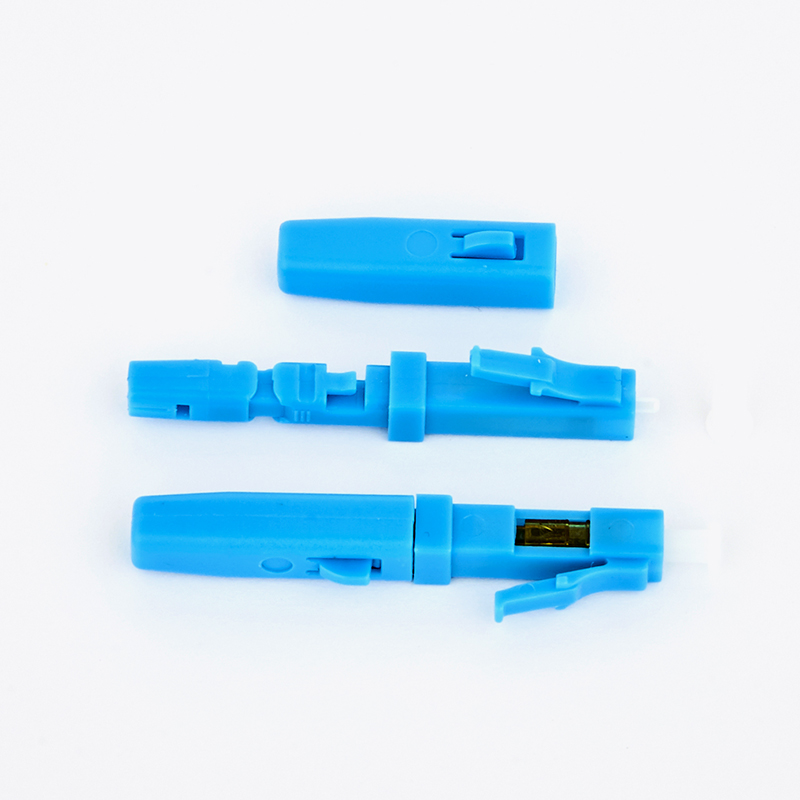

T4-53 Specyfikacja techniczna szybkiego złącza światłowodowego LC

Długość urządzenia

44,3 ± 0,2 mm, odpowiednie do osadzonego połączenia małego urządzenia

Działająca długość fali

SM ： 1310 Nm/1550 Nm

Odpowiedni kabel optyczny

1,6x2,0 mm, 2,0x3,0 mm

Utrata wstawiania

Pojedyncza głowica ≤ 0,4 dB, podwójna głowa ≤ 0,7 dB

Strata powrotu

≥50dB (UPC) ≥55dB (APC)

Końcowa wydajność twarzy

Zgodnie z Yd T 2341. 1-2011

Roztrwałość mechaniczna

1000 razy

Napięcie kablowe

≥30n

Skrętą kabla optycznego

≥ 15n

Upadek wydajności

Pozwól 10 kropli o wysokości 1,5 m bez nieprawidłowej wydajności

Jednorazowy wskaźnik powodzenia montażu

≥98%

Powtarzalny montaż

10 razy

Temperatura pracy urządzenia

-40 ℃ ~ 80 ℃

Gorące i wilgotne środowisko pracy

Długoterminowe działanie w 90%wilgotności względnej, 70 ℃

Standardowe narzędzie światłowodowe Wymień noża stron trzecich

Upewnij się, że złącze jest fizycznie i na stałe zadokowane

Upuść wydajność światłowodu

Standardowe narzędzia

Wydajność końcowa po 5 razy 1,5 m twardego zrzucania gruntu pozostaje

Wypełniacz światłowodowy

Specjalny tłuszcz optyczny silikonowy (nie zwyczajny i łatwy do pominięcia konwencjonalny pasujący przeszłość)

Ilość wypełniania materiału

0,5 x 1,5 x 3 mm = 2,25 mm w (twarz końcowa wypełniona 10000 -krotną objętością niż produkt poprzedniej generacji)

Test ulotki przy od -40 ℃ do 80 ℃ przez 300 godzin

Waga ulotki <5% (40 lat życia w symulacji natury)

Materiał do formowania

PEI, PC, pesu

Grade płomieniowe

UL94 V-0
